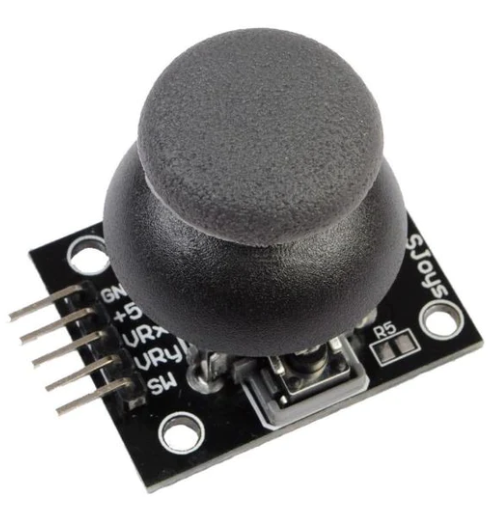

Modulo Joystick Dual XY análogo con Pulsador PS2 KY-023 que traduce los movimientos direccionales realizados por el botón mediante su doble eje X e Y, funcionando a través de potenciómetros de 10 KΩ. Compatible con Microcontroladores PIC, Arduino, entre otros, siendo una de las principales aplicaciones el control de Servomotores.

Principales Características:

• Modelo: KY-023
• Voltaje de Alimentación DC: 5V
• Salida Análoga para Ejes X e Y
• Salida Digital en Pulsador
• Numero de Potenciómetros: 2
• Valor de los Potenciómetros: 10KΩ
• Integra Pulsador Normalmente Abierto
• Dimensiones: 40mm x 26mm x 32mm

A continuación presentamos los datos que presenta el modulo joistick, en el cual los valores X e Y corresponden a la lectura realizada con un microcontrolador, las salidas correspondientes son:

• Joystick en Reposo (central):
  • X = 512 (Salida 2.5V)
  • Y = 512 (Salida 2.5V)

• Joystick hacia arriba:
  • X = 1023 (Salida 5V)
  • Y = 512 (Salida 2.5V)

• Joystick hacia abajo:
  • X = 0 (Salida 0V)
  • Y = 512 (Salida 2.5V)

• Joystick hacia la Derecha:
  • X = 512 (Salida 2.5V)
  • Y = 1023 (Salida 5V)

• Joystick hacia la Izquierda:
  • X = 512 (Salida 2.5V)
  • Y = 0 (Salida 0V)
